Flange

Alaab-qeybiyahaaga Flange Professional

Octal Pipe waa bixiye xirfadle ah oo isku dhafan oo ka mid ah alaabada oilfield iyo xalalka birta warshadaha ee ku saleysan Shiinaha. Waayo-aragnimada ballaadhan ee xagga sahayda, qaybinta, iyo wax-soo-saarka, waxaanu ku takhasusnay bixinta agabyo kala duwan oo bir ah oo loogu talagalay saliidda & gaaska, tamarta, iyo qaybaha warshadaha.

Maxaa noo doora

Hubinta Tayada Sare

Tuubooyinkeena birta ah waxay maraan tijaabo adag waxayna u hoggaansamaan heerarka caalamiga ah, iyagoo hubinaya adkeysiga aan la isku midka ahayn, iska caabinta daxalka, iyo waxqabadka xaaladaha daran.

Shahaadooyinka

Alaab kasta waxaa lagu taageeray baafinta agabka buuxa, shahaadooyinka milgaha, iyo u hogaansanaanta heerarka caalamiga ah sida API, ASTM, ASME, EN, iyo ISO.

Qiimaynta tartanka

Waxaan ku bixinaa qiimo jaban{0} tuubooyinka birta qiimo macquul ah, anagoo wanajinayna qiimaha iyada oo loo marayo wax soo saar hufan iyo maaraynta silsilada saadka iyada oo aan wax u dhimayn tayada

Degdega & Gaarsiinta Lagu kalsoonaan karo

Ka faa'iidaysiga saadka xamuulka badda ee hufan iyo shabakad caalami ah, waxaan hubineynaa maraakiibta badweynta ee tuubooyinka birta, yareynta dib u dhaca iyo ku haynta hawlahaaga warshadeed jadwalka.

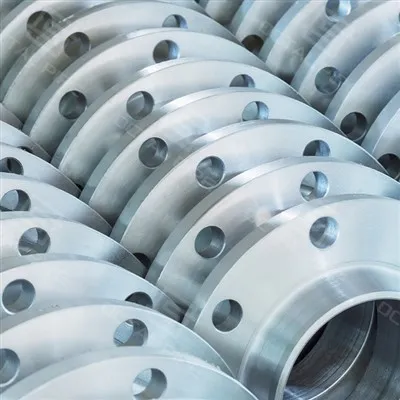

Weld Qoorta Flange

Heerarka	ASME B16.5 (½″–24″), ASME B16.47 (26″–60″)
Qiimaynta Cadaadiska	Fasalka 150 - 2500
Baaxadda cabbirka	NPS ½″ - 60″
Noocyada	Heerka, Qoorta alxanka dheer, Yaraynta WN, RF, RTJ, Waji fidsan
Qalabka	Birta Kaarboon (A105, A350 LF2), Birta Daawaha ah (F11, F22, F91), Birta Aan-Aamiga ahayn (304/304L, 316/316L), Duplex/Super Duplex

Heerarka Naqshadeynta

ASME B16.5 (NPS ½ "- 24")

ASME B16.47 Taxanaha A & B (NPS 26 "- 60")

MSS SP-44, API 605 (heerar dhammaystiran)

Qalabka

Birta Kaarboonka	ASTM A105, A350 LF2, A694 F52–F70
Alloy Steel	ASTM A182 F11, F22, F91
Birta Aan Lahayn Weld Qoorta Flange	ASTM A182 F304/304L, F316/316L, F321, F347
Duplex & Super Duplex	ASTM A182 F51, F53, F55
Qiimaynta Cadaadiska	Fasalka 150 - 2500

Faa'iidooyinka Muhiimka ah ee Qoorta Weld Flanges

Qaybinta Cadaadiska Sare

Xuddunta duuban ayaa bixisa heerka ugu sarreeya ee xoogga, taas oo ka dhigaysa mid ku habboon xaaladaha qallafsan ee daran.

Iska caabinta Daalka ee la xoojiyey

Dabada{0}}Xiriirka alxanka waxa uu bixiyaa iska caabin heersare ah oo gariir iyo isbedbedelka cadaadiska

Shaabad lagu kalsoonaan karo

Naqshadu waxay yaraynaysaa qalalaasaha iyo nabaad guurka qoorta, isaga oo hubinaya in uu soo daayo - shaabad cad.

Weld Qoorta Flange Cabbirrada

Cabiryo kala duwan oo ah Class 150 ASME B16.5 alxanka qoorta ayaa diyaar ah, oo u dhexeeya 1/2 "ilaa 24" Cabbir kastaa wuxuu leeyahay bannaanka iyo dhexroorka kala duwan, dhumucdiisuna waxay kor u kacday, iyo dhawr dalool oo bool ah. Cabbirka ugu yar wuxuu leeyahay dhexroorka dibadda oo ah 3.50″ iyo afar godad, halka kan ugu weyn uu leeyahay dhexroorka dibadda 32.00″ iyo dhumucdiisuna waxay tahay 5.69″.

Noocyada Kala Duwan ee Socket Weld Flanges (oo ku saleysan Nooca Wejiga)

Qalabka alxanka godka waxaa lagu heli karaa noocyo kala duwan oo weji ah, mid kastaa wuxuu bixiyaa sifooyin gaar ah iyo codsiyo ku xiran shuruudaha nidaamka. Waa kuwan noocyada kala duwan:

Wajiga kor loo qaaday (RF)

Kani waa nooca ugu badan ee wejiga ee loo isticmaalo godadka alxanka. Naqshadeynta wejiga ee kor loo qaaday waxay siisaa aag ballaaran oo gaasaska, taasoo kor u qaadeysa awooddeeda xirid. Waxay ku habboon tahay codsiyada cadaadiska sare - halkaas oo shaabad adag ay lagama maarmaan u tahay si looga hortago daadinta. Wajiga kor loo qaaday ayaa si gaar ah wax ku ool u ah u qaybinta culayska gaasaska si siman, isaga oo hubinaya qaybinta diiqad aad u wanaagsan oo dhan

Waji fidsan (FF)

Daboolka alxanka ee wejiga fidsan ayaa la isticmaalaa marka garabka isku dhejinta ama isku xirnaanta ay sidoo kale siman yihiin. Noocan wejiga waxaa caadi ahaan loo adeegsadaa codsiyada cadaadiska hoose ee -halkaas oo la yareeyo khatarta foorarsiga ama qalooca. Garaafka wejiga fidsan ayaa inta badan lagu shaqeeyaa xaaladaha ay walxuhu jilicsan yihiin ama u nugul yihiin culaysyada foorarsiga, sida hababka birta ee kabka ah.

Nooca Giraanta Wadajirka (RTJ)

Xargaha alxanka godka ee RTJ waxaa loogu talagalay -cadaadiska iyo codsiyada heerkulka sare- Wajiga RTJ waxa uu leeyahay jeexdin qaada giraanta gaaska birta ah, isaga oo siinaya bir - ilaa - shaabad bir ah oo aad waxtar ugu leh ka hortagga qulqulka xaaladaha daran. Noocan wejiga ah waxaa caadi ahaan loo isticmaalaa warshadaha saliidda iyo gaaska, halkaas oo la isku halleyn karo iyo hufnaanta xiriddu ay muhiim tahay.

Weld Qoorta Flange Cabbirrada

Flange 1/2 "NPS wuxuu leeyahay dhexroor ka baxsan 3.50" oo leh afar bohol, dhexroor gudaha ah 0.62 ", iyo dhumucdiisuna kor u tahay 1.88"

3/4 "NPS flanges, dhexroorka guduhu waa 0.82" halka dhexroorka dibadu yahay 3.88" dhumucdiisuna waxay tahay 2.06" iyo afar godad oo boolal ah.

1 ″ NPS flange luqunta alxanka ayaa leh dhexroor dibadda ah oo ah 4.25 ″, dhexroor gudaha ah 1.05″, oo leh dhumucdiisuna waxay tahay 2.19 ″, iyo tirada caadiga ah ee boltholesis afar.

2 "NPS flange alxanka qoorta ayaa leh dhexroor gudaha ah 2.07" iyo dhexroorka 6.00" oo leh dhumucdiisuna waxay tahay 2.50"

Flange 5" NPS wuxuu leeyahay dhexroor gudaha ah oo ah 5.05" iyo dhexroorka 10.00 ", iyadoo wejiga kor loo qaaday uu leeyahay dhumuc dhan 3.50 ".

Flange 6 "NPS wuxuu leeyahay dhexroor gudaha ah 6.065" iyo dhexroorka dibadda 11.00" oo leh dhumucdiisuna waxay tahay 3.50"

Marka loo eego 10 "NPS flanges, dhexroorka gudaha waa 10.02," dhexroorka dibadduna waa 16 ", iyadoo wejiga kor loo qaaday uu leeyahay dhumuc dhan 4.00"

Flange 20" NPS wuxuu leeyahay dhexroor gudaha ah oo ah 19.25" iyo dhexroorka 27.50" oo leh dhumucdiisuna waxay tahay 5.69"

Ugu dambeyntiina, 24 "NPS flange alxanka qoorta ayaa leh dhexroor gudaha ah 23.25" iyo dhexroorka dibadda ee 32.00"

Habka wax soo saarka

1.Free been abuur ah ama module been abuur ah
2. Geedi socodka machining qalafsan, in meesha laga saaro oogada maqaar madow oksaydhed been abuur ah.
3.100% Baaritaanka Ultrasonic ASTMA388
4.Daawaynta kulaylka si waafaqsan codsiga, Caadiyan, Demiyay, Xanaaqay....
5. Imtixaan adag
6.Dhammaystirka habka cabbirka cabbirka ee sawirku u baahan yahay.
7.100% Magnetic Test ASTM E709 iyo 100% imtixaanka cabbirka
8. Rinjiyeynta ama saliidda ilaalinta TECTYL 506 ama wax la mid ah
9.Ku xirid sanduuqyo

Sharafta Shirkadda

FAQ

S: Ma waxaad tahay shirkad ganacsi ama soo saaraha?

J: Waxaan nahay warshad leh in ka badan 15 sano oo waayo-aragnimo ah.

S: Waa intee wakhtiga dhalmadaada?

J: Guud ahaan, waa 15-30 maalmood. Maadaama aan bixino adeegyo gaar ah, wakhtiga gaarsiinta waxaa la xaqiijin doonaa macaamilka marka la dalbanayo.

S: Ma bixisaa muunado? Ma bilaash baa mise waa dheeraad?

J: Haa, waxaanu bixinaa muunado. Kharashka muunadku wuxuu ku xidhan yahay xaaladda muunada - ha ahaato mid bilaash ah ama mid lacag la'aan ah. Caadi ahaan, muunado aan u baahnayn wakhti badan oo farsamayntu waa bilaash.

S: Waa maxay shuruudaha lacag bixinta?

A: 30% T / T ka hor, iyo dheelitirka ka hor inta aan la dhoofin. Ama sida lagala hadlay macmiilka.

S: Ma ogaan karnaa habka wax-soo-saarka anagoon booqan warshadda?

J: Haa, waxaanu bixin doonaa jadwal wax soo saar oo faahfaahsan waxaanu soo diri doonaa warbixino todobaadle ah oo wata sawiro iyo muuqaalo dhijitaal ah oo muujinaya horumarka mishiinada.

S: Ma la heli karaa sawiro naqshadaysan?

J: Haa, waxaan aqbali karnaa sawirada DWG, DXF, DXW, IGES, STEP, PDF, iwm.

S: Miyaad u saxeexi kartaa NDA naqshadaha la habeeyey?

J: Haa, waan saxiixi karnaa NDA ka hor inta aadan sawirada soo dirin.

Anagoo ah mid ka mid ah kuwa hormuudka ka ah soosaarayaasha flange-ga iyo alaab-qeybiyeyaasha gudaha Shiinaha, waxaanu si diiran kuugu soo dhawaynaynaa inaad ka soo iibsato flange heer sare ah - oo iib ah halkan warshadeena. Adeegga gaarka ah, nala soo xidhiidh hadda.
