Rakibaadda Anode
Heerarka: DNVGL-RP-F103, DNV{3}}RP-B401, ISO 15589-2, NACE SP0169
Noocyada Anode: Allabaryo (Zn, Al, Mg alloys), ICCP (MMO, graphite, silicon-iron)
Hababka Rakibaadda: Alxan ama si toos ah ugu xidhan tuubbada, Ku xidhan Dahaarka Culayska La taaban karo (CWC), Isku xidhka ama kooraha lagu rakibay, Ku rakibida biyaha hoostooda ee ay adeegsadaan kala-duwayaasha/ROVs, Nidaamyo usha ICCP oo awood leh oo leh hagaajin
Faa'iidooyinka Farsamada: Nolosha adeegga: 20-40 sano, Qaybinta hadda la hagaajiyay, daboolka CP isku midka ah, Badbaadada meelaha khatarta ah / xeebaha, Waxqabadka la xaqiijiyay ee dhuumaha badda hoosteeda & dhuumaha dhoobada
Codsiyada: Dhuumaha xeebaha, sarajoogayaasha, J{0}}tubooyinka, meelaha webiga laga gudbo, dhuumaha la aasay

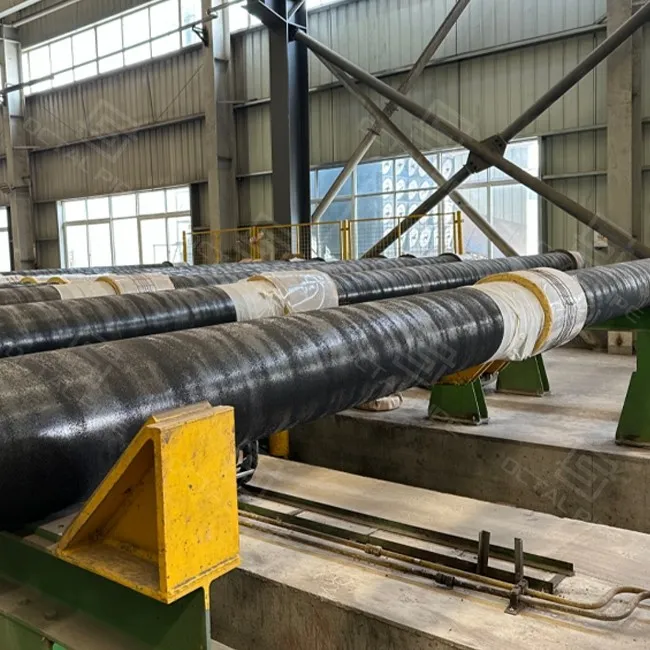

Macnaha rakibaadda CWC Anode
Ku rakibida Anodewaa shaqada ku xidhida anodes-ka allabariga ee dhuumaha -adoo alxanka, isku dhejinta/suunka lagu dhejiyo, ama la dhex gelinayo lakabka CWC{1}}sidaas anodes-ku wuu daxaleeyaa marka hore iyo tuubada birta ahi way ilaalinaysaa iyada oo qayb ka ah nidaamka ilaalinta cathodic (CP). Tuubooyinka dahaarka leh ee CWC, waxa kale oo ka mid ah xakamayntabooska anode, habka hagaajinta, iyo ilaalinta fiiladamarkaa anodes-yadu waxay ahaanayaan kuwo koronto ahaan waxtar u leh iyada oo aan la dhaawacmin inta lagu jiro maaraynta, jiifka, ama alxanka goobta.
Laba hab oo waaweyn ayaa la adeegsadaa:
- Anodes-ka allabariga (Zn, Al, Mg):Fudud, dayactir - bilaash ah, ku habboon biyaha gacmeed iyo carrada.
- Anodes-ka hadda la cajabiyay (MMO, Si{0}}iron):Ku shaqeeya hagaajinta, la hagaajin karo, ku habboon biyaha qoto dheer iyo dhuumaha fogaanta-
Octal Pipe wuxuu naqshadeeyaa oo u rakibaa nidaamyada anode si adag halkii DNVGL {{0}RP{1}F103, ISO 15589-2, iyo heerarka NACE, oo bixiya kala dheeraynta, isku xidhka, iyo hababka rakibaadda ( alxanka leh, la isku dhejiyay, ama CWC-ku-xidhan).
Heerarka Rakibaadda Anode & Xulashada Nooca Anode (U hoggaansanaanta CP)
| Shayga rakibaadda Anode | Waxa ay daboosho | Doorashada caadiga ah / qoraal | Heerarka tixraaca & tilmaamaha |
|---|---|---|---|
| U hoggaansanaanta rakibaadda Anode | Nidaamka qaabaynta nidaamka CP ee dhuumaha dhulka hoostiisa ku jira; qaabka aqbalaadda ee rakibidda iyo hawlgelinta | Loo isticmaalo in lagu toosiyo qaabka anode-ga, habka ku-xidhka, iyo dukumentiyada wareejinta ee khadadka badda/badeedka hoostiisa | DNVGL -RP -F103(submarine CP by galvanic anodes);DNV{0}RP{1}B401(dhaqanka badda hoosteeda CP);ISO 15589-2(CP ee nidaamka dhuumaha batroolka & gaaska dabiiciga ah);NACE SP0169 / SP0177(xakamaynta daxalka dibadda ee tuubooyinka dhulka hoostiisa/hoostiisa) |
| Nooca rakibida Anode: Sacrificial (galvanic) | Awood dibadeed ma jirto; maadada anode ayaa daxalaysa si ay u ilaaliso tuubada | Zinc / aluminium / magnesiumalloys; Caadiyan biyaha gacmeedka, dhiqlaha, iyo xaaladaha carrada halkaas oo la doorbido ilaalinta fudud, qaybsan | Sida caadiga ah waxaa lagu dabaqaa saldhigga naqshadeynta CP ee kore (mashruucu wuxuu doortaa walxaha iyo kala dheereynta) |
| Nooca rakibida Anode: ICCP | Awood leh CP oo leh wax soo saar la hagaajin karo iyada oo loo marayo hagaajinta | MMO / graphite / silicon - biranodes; inta badan loo isticmaalo biyaha qoto dheer ama dheer{0} dhuumaha fogaanta halkaas oo baahida hadda jirta iyo xakamaynta ay ka sarreyso | Caadi ahaan lagu dabaqay saldhigga naqshadeynta CP ee kore (qeexitaanka mashruuca ayaa qeexaya awoodda/ xakameynta iyo shuruudaha la socodka) |
Hababka Rakibaadda Dhuumaha cWC
Marka loo eego DNVGL{0}RP{1}F103, rakibida saxda ah ee anodes-ka ayaa muhiim u ah hubinta qaybinta la midka ah ee hadda jirta iyo - waxtarka muddada dheer. Octal Pipe waxay bixisaa xalal rakibaadyo badan oo ku xiran naqshadeynta dhuumaha iyo deegaanka:
1. Lifaaqa alxanka leh
Xakamaynta goobta:Anodes waxay u taagan yihiin inay ka fogaadaan kala-goysyada garoonka, taageerooyinka, iyo aagagga isku dhaca xinjilayaasha, rollers, ama xidhiidhka xiiqaha.
Anshaxa hagaajinta alxanka + dahaarka:Meelaha alxanka ayaa la qeexay, ka dibna daaha ayaa la hagaajiyaa oo la xiraa si looga hortago "gubasho yar, unug weyn oo daxalka."
Ilaalinta fiilada:Dariiqa marintu waa la hubiyaa waana la ilaaliyaa si aanay u dhicin inta lagu jiro maaraynta iyo hoos u dhigista.
2. Ku dhejinta xajinta/suunka (xirmada rakibaadda anode)
Cadaynta baaxadda qalabka:Xirmada rakibaadda anode-ga caadiga ah waxa ka mid ah isku-xidhka/kooraha, xarkaha/xajiyayaasha, suufka dahaadhka, fiilada joogtada ah, iyo agabka xidhidhiyaha-sidaa darteed qandaraasluhu aanu ku hagaajinayn goobta.
Tayada xiriirka:Dusha taam ah ayaa la kontoroolo si looga fogaado - xidhiidhka iska caabinta sare ee u gudba aragga laakiin ku guul daraystay koronto hadhow.
Ka-hortagga-dabacsanaanta iyo maaraynta gaadiidka:Ku-xidhiddu waa la cayimay si ay uga badbaado baabuur-qaadista, qaadista, iyo xiisadda iyada oo aan isbeddelin.
3. Ku-xidhan CWC (oo loogu talagalay CP-ga la ilaaliyo ee tuubada dahaarka leh ee miisaanka la taaban karo)
Joometry ku dheji:Nasashada/daboolka waa la kontaroolaa si anode-ku looga ilaaliyo saamaynta oo uu jiido iyada oo wali wax ku ool ah koronto ahaan.
Xariggu ka baxo oo xidhidhiyo:Meelaha laga baxo fiilada waa la ilaaliyaa waana la xiraa si ayan u noqon meel adag ama waddooyin biyo ah.
Dhammaadka kala-guurka:Aagga CWC/anode waxaa lagu xiraa goyn alxanka si dahaarka wadajirka ah ee goobta loo fuliyo si nadiif ah (marka la cayimo).
Ku Rakibaadda Biyaha Hoostooda:
Tuubooyinka badda hoostooda mara, anodes-ka waxaa lagu rakibaa meel ka baxsan badda oo ay adeegsadaan noocyo kala duwan ama baabuurta fog fog laga shaqeeyo (ROVs).
Xakamaynta khaaska ah iyo hababka alxanka ayaa loo isticmaalaa si loo dammaanad qaado meelayn sugan oo sax ah.
DNVGL{{0}RP{1}F103 waxa uu qeexayaa kala dheeraynta iyo hababka lifaaqa si loo hubiyo xataa caymiska CP.
Rakibaadda Usha Anode Powered (ICCP):
Ulaha anode (MMO, titanium{0} ku salaysan) waxa la dhigaa jidka dhuumaha.
Ku xidhan taransfoorayaasha{0}} toosiyayaasha xeebta ama meelaha sare.
Waxay bixisaa hadda la hagaajin karo, oo ku habboon dhuumaha biyaha qoto dheer ee leh baahida sare ee CP.
nidaamka rakibidda anode
U isticmaal kan sidanidaamka rakibidda anodegundhig oo ku adkee ITP-gaaga marka loo baahdo:
Horey - Xaqiijinta shaqada:Xaqiiji nidaamka daahan, CWC dhis - (haddii ay khusayso), qorshaha kala dheeraynta anode, iyo "maya{1}}go'a meelaha u dhow kala-goysyada/taageerada garoonka.
- Calaamadaynta & hagaajinta{0}}Calaamadee goobaha sawirkiiba; xaqiiji nadiifinta qalabka iyo meelaha wax lagaga qabanayo.
- Lifaaqa:Ku rakib habka alxanka ama xajin/suunka; dariiqa fiilada oo sugan iyo culays saarista.
- Hubinta sii wadista:Samee sii wadida korantada/ hubinta iska caabinta oo diiwaan geli natiijooyinkamarka lagu qeexo PO/ITP.
- Xir & dayactir:Dayactir/ku dheji burburka dahaarka gudaha, xidh fiilooyinka ka baxa, oo dib{0}} hubi meelaha la hagaajiyaymarka la cayimo.
- Sida - dukumeenti la dhisay:Cusbooneysii aqoonsiyada anode/goobaha iyo diiwaanada tijaabada ee hawlgelinta iyo kormeerka CP ee mustaqbalka.
Faa'iidooyinka Farsamada
Xalalka rakibaadda anode ee Octal Pipe's waxay keenaysaa xakamaynta daxalka adag oo leh faa'iidooyin farsamo oo badan:
Nolosha Adeegga Dheeraadka ah:
DNVGL{{0}RP{1}F103 Naqshadayntu waxay hubisaa miisaanka saxda ah ee anode-ka, kala dheeraynta, iyo awooda, taasoo u sahlaysa 20-40 sano ee ilaalinta cathodic wax ku ool ah.
Qaybinta Hadda La Habeeyay:
Naqshadaynta injineernimada waxay hubisaa polaration-ka isku midka ah ee dusha dhuumaha.
Waxay ka hortagtaa ilaalinta hoose ama ilaalinta xad-dhaafka ah, labaduba waxay sababi karaan kala daadsanaanta dahaarka.
Badbaadada Deegaanka Khatarta ah:
Nidaamyada allabarigu wax awood ah uma baahna, iyaga oo meesha ka saaraya khatarta dhimbiil ee aagagga guban kara.
Nidaamyada ICCP waxaa loogu talagalay la socodka tooska ah iyo kantaroolka hadda si loo xaqiijiyo hawlgal ammaan ah.
Isku-dhafka Dahaarka & CWC:
Waxay ku shaqaysaa si la mid ah FBE, 3LPE, 3LPP, iyo daahan CWC, taasoo bixisa daxalka iyo xasilloonida labadaba.
Waxay xaqiijisaa daacadnimada dahaarka iyadoo ku kabaysa CP shaqo-ka-dhimasho.
Laqabsiga
Sacrificial CP – Fudud, hooseeya - dayactirka, ku habboon deegaan-gacmeed/hooseedyo.
ICCP – La hagaajin karo, ku habboon biyaha qoto dheer iyo dhuumaha dhoofinta fogaan -
La Xaqiijiyay Waxqabadka Xeebta:
Lagu dabaqay dhuumaha badda hoosteeda mara, kiciyeyaasha, iyo J{0}tuubyada, oo buuxinaya xuduudaha naqshadaynta badda ee DNV.
Ku Rakibaadda Anode ee CWC Dhuumaha Dahaarka leh (Nadiifinta, Burburka, iyo Ilaalinta Xadhkaha)
On aCWC khadka tuubada dahaarka leh, anoderakibiddama aha oo kaliya wax soo saarka CP hadda. Khatarta la taaban karo waa in anodes iyo fiilooyinka noqdaandhibco dhibco/saamayninta lagu guda jiro jiid -, dayrka qaadida, rullaluistir la xidhidhka, iyo shaqada jiifa -kadib mashruucu waxa uu bixinayaa dayactirka iyo dib u hubinta- Qaybtani waxay diiradda saaraysaa ku rakibida anode ee tuubada si ay koronto ahaan waxtar u yeelato oo la dhiso iyada oo loo marayo maaraynta CWC iyo alxanka goobta.
| Dhibaatada goobta lagu arkay khadadka CWC | Kontoroolka rakibaadda Anode ee loo isticmaalo tuubada dahaarka leh ee CWC | Waxa uu iibsaduhu codsan karo / fayl garaynayo (marka la cayimo) |
|---|---|---|
| Jidhka Anode waxa uu ku dhuftaa rollers/stingers ama waxa uu noqdaa meel dhib badan inta lagu jiro jiidashada{0}}in / jiif | Qeex "maya - aagaga lagala xidhiidho" oo loo baahan yahay in la sifeeyo kireeyasha/ rollers; dooro dariiqa lifaaqa (welded/clamp/embedded) oo ku salaysan habka maaraynta | Sawirka qaabaynta oo aan lahayn - aagaga go'a; bayaan habka lifaaqa; sida -la dhisay liiska goobta anode |
| Waxyeellada fiilada ee ka timaadda jiidista, qaadidda dharbaaxada, ama tuubada -ilaa{1}} | Wadista fiilada oo leh cadaadis cadaadis, orod la ilaaliyo, iyo bixitaanno xiran; iska ilaali siddooyin dabacsan oo qaawan | Faahfaahinta marinka fiilada + habka xirida; liiska hubinta muuqaalka; dib u hagaajin/dib-u-celin{1} |
| Jidka la taaban karo ee agagaarka aagga lifaaqa gaadiidka ka dib | Xakamee meelaha xidhiidhka ah, iska ilaali inaad ku rarto kuraasta anode ee geesaha jilicsan; cadee qodobbada maaraynta/shuruucda isku-xidhka si aagagga anode-ku aanay saamayn u yeelan | Xakamaynta / baakaynta qoraalada; sawirada dayrka marka la codsado; Waxyeelo shuruudaha aqbalaadda haddii lagu sheegay PO/ITP |
| Burburka dahaarka ee suufka alxanka leh / meelaha la isku dhejiyo waxay abuurtaa unugyo daxaloobay | Qeex udiyaarinta dusha sare iyo tillaabooyinka hagaajinta dahaarka agagaarka aagagga lifaaqa; xaqiiji meelaha la dayactiray (marka loo baahdo) | Diiwaanka dayactirka dahaarka; Imtixaanka fasaxa/dib u -hubi diiwaanka (marka la cayimo) |
| Joojinta korantada oo la ogaaday goor dambe | Waxay u baahan tahay hubinta sii wadida/iska caabinta marxaladaha lagu heshiiyey iyo natiijooyinka qabashada | Rikoorka tijaabada sii wadida/iska caabinta: habka + saldhiga aqbalida + natiijooyinka (marka la cayimo) |
Kala dheereynta Anode & Xeerarka qaabeynta (iska ilaali isku dhacyada wadajirka ah ee goobta)
Badi dib-u-shaqaynta rakibidda anodeku waxay dhacdaa sababtoo ah xeerarka kala dheereynta waxaa loo qoray "X mitir caadi ah" iyada oo aan la tixgelinkala goysyada garoonka, dhimista CWC, iyo xiriirinta qalabka. Xeerarka hoose waxay caawiyaan in qaabaynta lagu dhiso tuubada dahaarka leh ee CWC iyadoo la ilaalinayo ujeeddada naqshadeynta CP.
| Xeerka qaabaynta | Waa maxay sababta ay muhiim ugu tahay tuubada dahaarka leh ee CWC | Sida loogu sheego PO/sawirrada |
|---|---|---|
| Ka ilaali anodes-ka meelaha daahan wadajirka ah ee garoonka | Kala-goysyada goobtu waxay u baahan yihiin marin nadiif ah oo alxanka, NDT, iyo daahan wadajirka ah ee goobta; anodes-ka dhow waxay abuuraan is-afgarad iyo isku dhac | Ma jiro anodes gudahood - mm/m ee aagagga isku dhafka beerta / girth alxanka ( fogaanta naqshadii mashruuca) |
| Ka fogee anodes-ka la taaban karo -dhamaadka xorta ah/dhamaadka kala guurka | Dhamaadka CWC waa aagga wax ka qabashada iyo dayactirka ugu sarreeya; meelaynta xun waxay kordhisaa liidashada waxayna hoos u dhigtaa taam- | Ma jiro lifaaq anode ah oo ku jira kala-guurka CWC iyo la taaban karo - dhererka dhammaadka bilaashka ah (dhererka goynta gobolka ee taraafikada) |
| U qeex aagagga xiriirka roler/tensioner sida "maya- tag" | Rollers/stingers-ku waxay burburin karaan fiilooyinka ama waxay saamayn karaan jidhka anode-ga marka la jiido{0}}in/jiid | Ma jiro anodes ku jira qalabka xiriirinta (oo lagu aqoonsaday habka saxda ah) |
| Ka fogow taageerooyinka, qalooca, iyo dhibcaha maaraynta cadaadiska sare- | Xajiinta, dharbaaxada, iyo taageerayaashu waxay inta badan ku degaan meelaha leexsan/dhibcaha taageerada; anodes meesha ugu horeyso ku dhufo | Ma jiro rakibaad anode ah oo ku yaal taageerooyinka/laloocida/maaraynta dhibcaha wiishka (sawirkiiba) |
| Kala dheeraynta ula dhaqan sidii "ujeeddada naqshadaynta + hubinta dhisidda" | Kala dheeraynta CP waa inay qancisaa naqshadaynta, laakiin meelaynta ugu dambeysa waa inay ka badbaado dhismaha | Kala dheeraynta halkii naqshadeynta CP; qaabka ugu dambeeya ee lagu xaqiijinayo khariidadda wadajirka ah ee goobta iyo qorshaha wax ka qabashada ka hor inta aan daahan/dirin |
FAQ
S 1 - Sideed uga hortagtaa arrimaha korantada marka anodes lagu rakibo tubooyinka miisaanka la taaban karo?
S 2 - Maxaa ku jira nidaamka rakibida anode?
S 3 - Waa maxay dukumeentiyada la socda rakibida anode (helitaanka iyo wareejinta)?
Shahaadooyinka
Shahaadada CE
Shahaadada ISO 9001
API Q1 Shahaadada
Shahaadada ABS
Shahaadada AP-5L
API-5CT Certificate
Heerarka:DNVGL-RP-F103, DNV{3}}RP{4}}B401, ISO 15589-2, NACE SP0169
Noocyada Anode:Allabaryo (Zn, Al, Mg), ICCP (MMO, graphite, silicon{0}}iron)
Hababka Rakibaadda:Alxan, xidhxidhan, CWC-ku-xidhan, xajin, biyaha hoostooda, ulo ICCP
Codsiyada:Dhuumaha badda, dhuumaha badda hoostiisa mara, dhiiqo, dhuumo duugan
Nolosha Adeegga:20-40 sano
